    • Wagon dételeur



    Un dételeur automatique a été installé dans un wagon. Le principe consiste à tirer sur l'arrière du crochet d'attelage avec une ficelle reliée à la tige d'un moteur lent pour commande d'aiguillage. Ceci permet de baisser le crochet, ce qui entraine le dételage. Le moteur lent est commandé par un décodeur DCC (ZIMO MX 64).

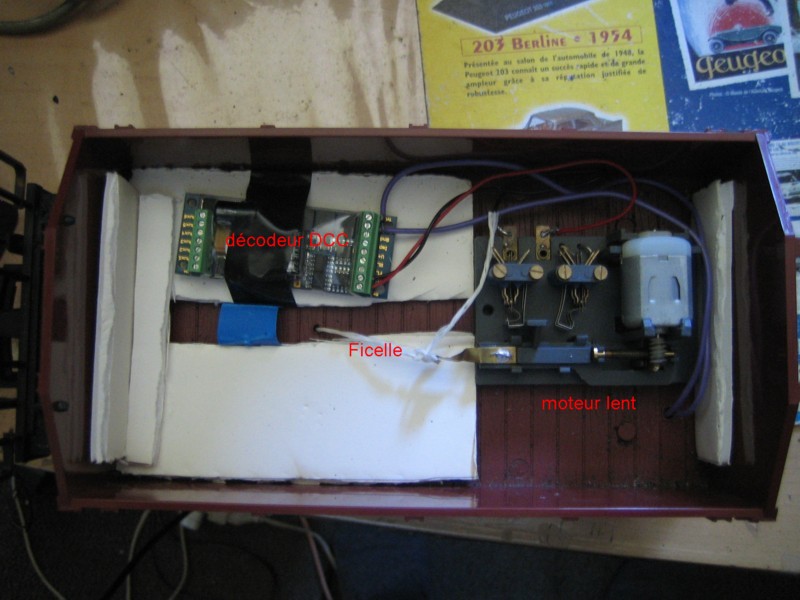

    Vous pouvez voir sur la photo ci-dessous le mécanisme installé dans le wagon.
    Le signal DCC est fourni par le récepteur radio installé dans le wagon situé derrière la loco.

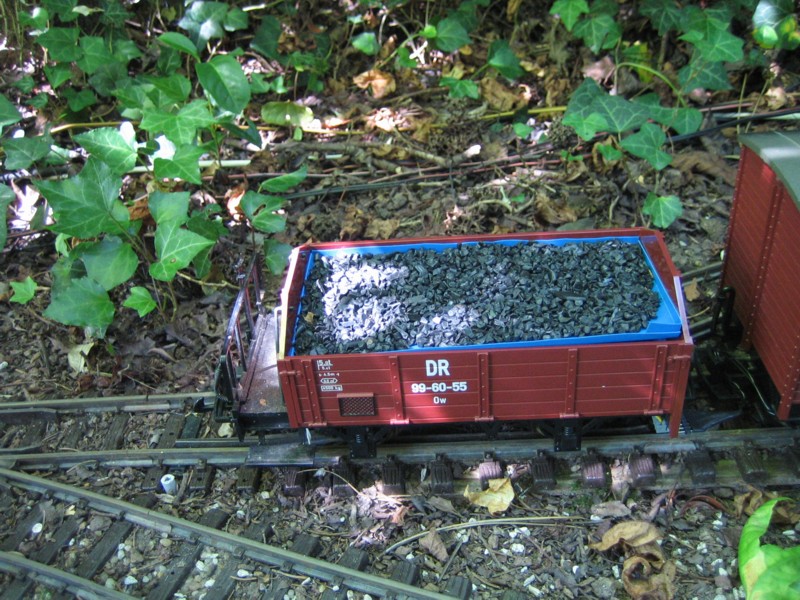

    Et voici le wagon attelé à l'autre wagon qui fournit le signal DCC radio.



    Vous pouvez voir ci-dessous une petite vidéo qui montre la livraison de wagons chargés de bois à la scierie. Les wagons sont dételés devant la scierie.


    Pour télécharger la vidéo, cliquez ici.
