  • Exploitation du réseau modulaire


    Jusqu'en 2012, le réseau pouvait fonctionner en analogique avec un signal PWM (modulation par largeur d'impulsion) ou en numérique (DCC). Lorsque le réseau fonctionnait en analogique, les locos équipées en DCC étaient stockées sur des cantons non alimentés.
    Le réseau comprenait 7 cantons, 8 aiguillages, un passage à niveau, un feu, un sémaphore, un pont tournant et 7 haut-parleurs qui étaient commandés par le PC.
    Pour la rétrosignalisation, le réseau comportait 5 détecteurs de passage à infrarouge utilisables à la fois en analogique et en DCC.
    Le signal DCC était généré par le PC sur l'interface parallèle.

    Depuis 2012, le réseau est uniquement en DCC.
    Des détecteurs d'occupation DCC ont été ajoutés en plus des détecteurs à infrarouge qui sont conservés.Le réseau comporte 10 cantons.
    Maintenant, le signal DCC est généré par une centrale LENZ LZV 100.

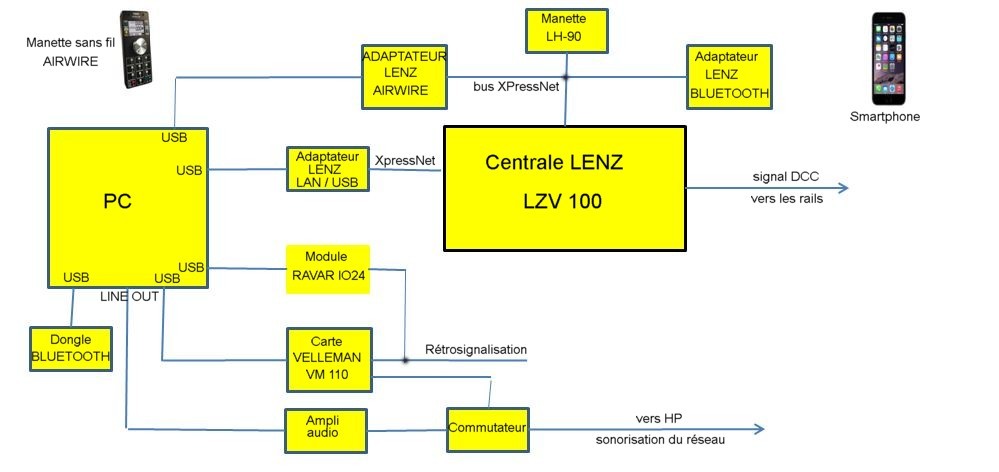

    Le schéma ci-dessous montre la disposition des sous-ensembles utilisés depuis 2012.



    La centrale DCC comprend:
    - un module LENZ LV 100 qui fournit le signal DCC
    - un régulateur LENZ LH 90 pour la commande manuelle filaire d'une loco sans PC
    - un adaptateur XPA connecté à une base DECT qui permet la commande radio et sans PC d'une loco avec un téléphone sans fil.
    - un adaptateur LI101F et un convertisseur RS232-USB qui permet la connexion au PC du module LENZ LV 100
    - un module USB RAVAR IO24 qui reçoit les signaux des détecteurs d'occupation des cantons et des détecteurs du pont tournant
    - une carte Vellemann VM 110 reliée au PC en USB qui permet de commander la commutation des HP pour la sonorisation du réseau (2 sorties), la commande d'aiguilles ( 6 aiguilles, les autres sont commandés par des décodeurs d'accessoires DCC) et la rétrosignalisation des détecteurs à infrarouge (5 détecteurs)
    - un ampli audio et un circuit de commutation des signaux audio issus du PC vers les haut-parleurs de sonorisation du réseau (annonces en gare, sonnerie du passage à niveau)

    Cinq modes de pilotage sont possibles:
    - pilotage manuel sans PC avec un régulateur LENZ LH 90
    - pilotage manuel radio sans PC avec un téléphone sans fil.
    - pilotage manuel avec le PC par commandes vocales avec un micro sans fil.
    - pilotage manuel avec le PC par un smartphone ou une tablette.avec le logiciel JMRI / Engine Driver
    - pilotage entièrement automatique par le PC

    Le logiciel de commande automatique du réseau que j'ai nommé CARTO-DCC est écrit en VisualBasic.
    Pour créer un itinéraire, j'utilise des tableaux Excel dont chaque ligne correspond à une séquence à exécuter. Avec CARTO-DCC, le remplissage des tableaux Excel est fait automatiquement par le PC en mode enregistrement. Il suffit de piloter un train avec la manette de jeu et le PC enregistre automatiquement le trajet.
    Le logiciel de commande du réseau lit les données du tableau Excel et génère automatiquement le script de commande DCC.

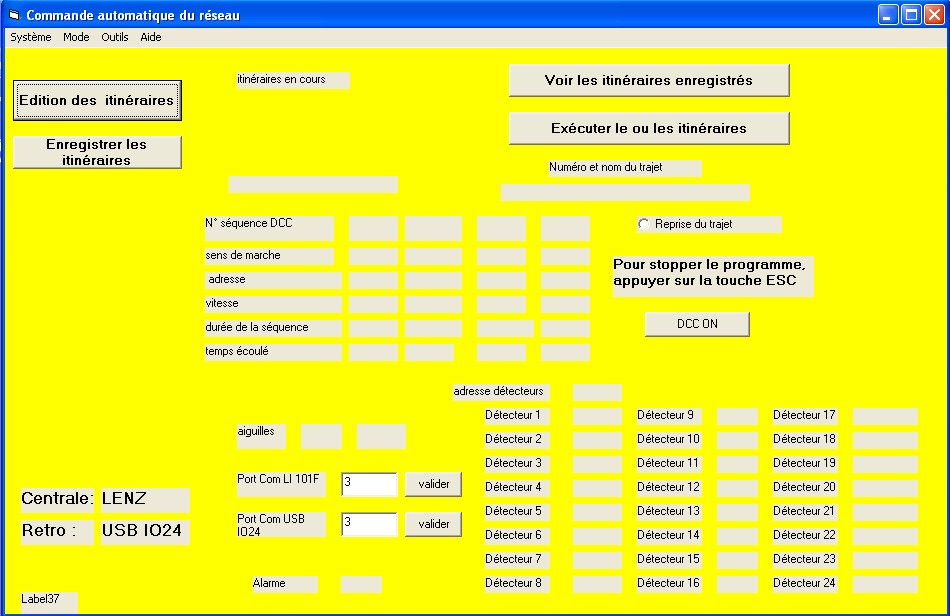

    Vous pouvez voir ci-dessous une copie d'écran de l'interface de commande automatique du réseau.
