Portique intermodal commandé en DCC

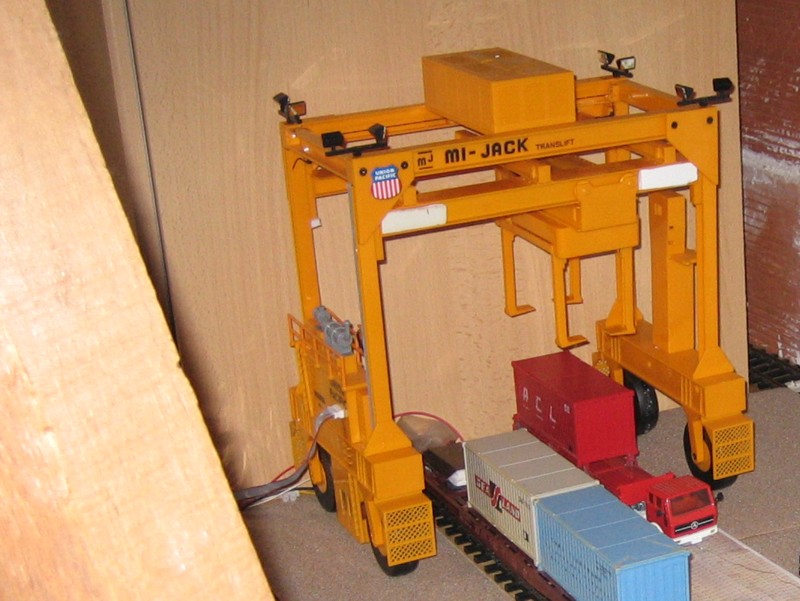

Il s'agit d'un modèle LIONEL appelé Intermodal Crane N°12741 dont vous pouvez voir la photo ci-dessous.
Ce portique est utilisé dans le monde réel dans le domaine du transport rail-route par conteneurs. Il assure le transbordement des conteneurs des wagons vers les camions et vice-versa.
Le modèle LIONEL est piloté par un boîtier qui permet d'effectuer les manoeuvres suivantes:
- déplacement du portique en avant et en arrière
- prise du container par une pince que l'on peut ouvrir ou fermer
- translation horizontale du container
- translation verticale du container
J'ai supprimé le boîtier de commande LIONEL et je l'ai remplacé par un circuit de commande à base d'un décodeur DCC ESU LokPilot dont le shéma est donné sur la figure ci-dessous.
Ce circuit permet de piloter les trois moteurs qui assurent les mouvements de translation horizontale et verticale ainsi que la commande de la pince. Pour l'instant, il n'y a pas de commande du déplacement du portique.
La sortie moteur du décodeur passe par trois relais qui permettent de sélectionner le moteur à commander. Le choix du moteur est réalisé par les fonctions F0 et F1 comme suit:
- pas de fonction activée: c'est le moteur de translation verticale qui est commandé
- fonction F0: c'est la pince qui est activée
- fonction F1: cest le moteur de translation horizontale qui est activé
La vidéo ci-dessous montre une manoeuvre de transbordement d'un conteneur sur un camion depuis un wagon porte-conteneurs tracté par une loco vapeur Mallet ETS.
La loco est équipée d'un décodeur sonore ESU Loksound XL. Les manoeuvres sont pilotées par un ordinateur qui génère le signal DCC ainsi que la sonorisation du camion par un haut-parleur placé sous le réseau.
Pour télécharger la vidéo, cliquez ici.
