Détecteurs d'occupation en DCC
Principe
La détection d'occupation sur un canton est réalisée en mesurant la tension aux bornes de diodes qui sont insérées entre la sortie du signal DCC et les rails.
Comme le signal DCC est alternativement positif et négatif par rapport à la masse (correspondant à 0 volt), il faut au moins deux diodes en parallèle pour laisser passer le courant dans les deux sens. Lorsqu'il n'y a pas de train sur le canton, il n'y a pas de courant entre les 2 rails et la tension aux bornes des diodes est nulle. Lorsqu'un train est présent sur le canton, le courant n'est plus nul et une tension apparait entre les bornes des diodes. Cette tension est amplifiée par un ou plusieurs transistors et commande un relais ou un optocoupleur

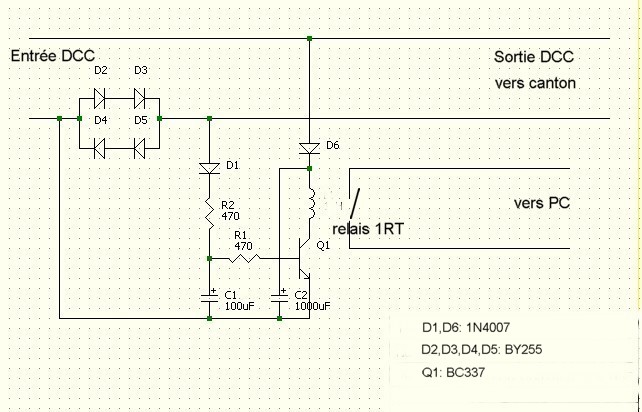

Détecteur à transistor et relais

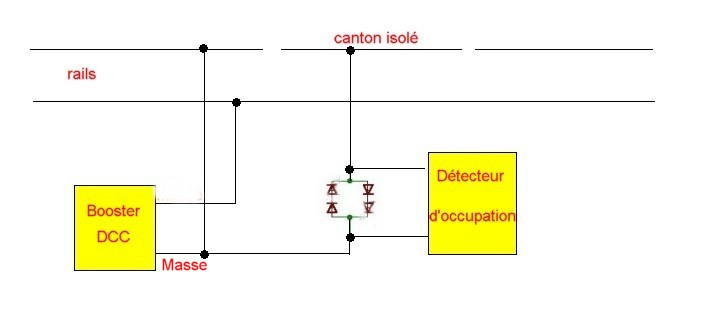

La masse est reliée au rail qui est coupé comme montré sur la figure ci-dessous.
Détecteur à optocoupleur

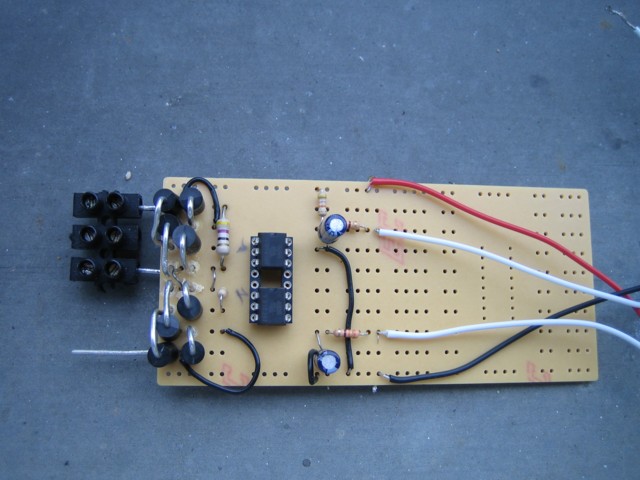

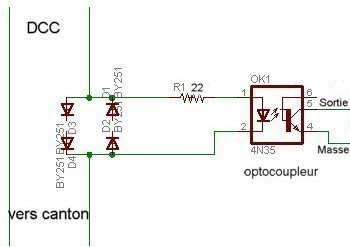

Le schéma de ce détecteur est montré sur la figure ci-dessous.
On peut remplacer les 4 diodes par un pont redresseur dont on relie les bornes + et - entre elles.
Si on utilise un module IO24 , alors il faut utiliser le schéma ci-dessous pour connecter le détecteur d'occupation au module IO24.
