Commande d´aiguillage par décharge capacitive

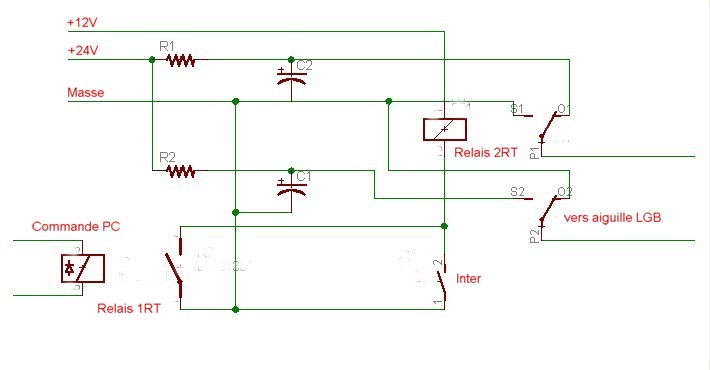

Le circuit représenté ci-après permet de commander une aiguille LGB par décharge capacitive.
Le moteur d'aiguille de LGB est commandé par une inversion de polarité et une impulsion de courte durée, ce moteur n'utilisant qu'une seule bobine.
Le circuit réalisé utilise un relais 2RT qui permet d'inverser la tension appliquée au moteur d'aiguille ainsi que 2 condensateurs chimiques de 4700 µF et deux résistances de 1KOhms.
Lorsque l'interrupteur est ouvert, le relais n'est pas alimenté (les contacts sont en position repos) et le condensateur C1 se charge à travers la résistance R1. Lorsque l'interrupteur est fermé, le relais est alimenté (les contacts sont en position travail) et le condensateur C1 se décharge dans la bobine du moteur d'aiguille. Pendant ce temps, le condensateur C2 se charge à travers la résistance R2.
Les valeurs utilisées sont les suivantes:
R1,R2: 1 KOhms 1/4W
C1,C2: 4700 µF 40V
