Comment réaliser un oscillo pas cher
La mise au point de l'alim pulsée nécessite l'utilisation d'un oscillo.
Mais pas de panique si vous n'en possédez pas.
Il est possible de réaliser un très bon oscillo basse fréquence (jusqu'à 15 KHz) en utilisant la carte son du PC et le logiciel gratuit et génial WinOscillo qui se charge de transformer votre PC en oscillo.Il suffit d'appliquer le signal à visualiser sur l'entrée "line in" de votre carte son et le tour est joué.
Pour protéger la carte son des surtensions, il est nécessaire d'insérer entre le signal à mesurer et l'entrée de la carte son un petit circuit très simple qui atténue le signal (j'utilise un rapport 100) et coupe la composante continue du signal.

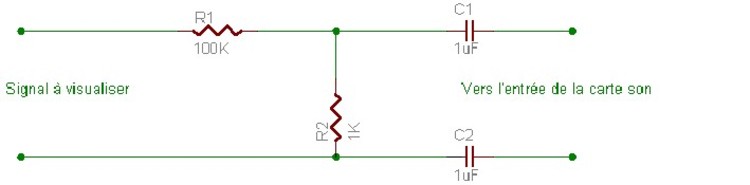

Vous trouverez ci-dessous le schéma du circuit que j'utilise (c'est vraiment très simple).
Schéma de l'interface avec la carte son.
En plus le logiciel WinOscillo permet de réaliser un générateur de signaux (mais il faut 2 PC si on veut utiliser en même temps le générateur et l'oscillo).

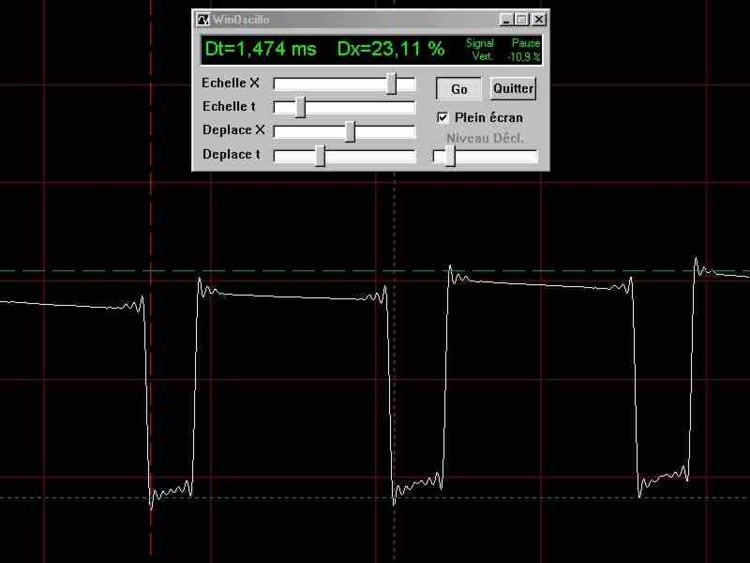

Voici à titre d'exemple le signal de sortie de mon alim pulsée visualisé avec WinOscillo.
Signal de sortie de l'alim pulsée visualisé avec WinOscillo.
