Autorail De Dion NC/ND
Cet autorail De Dion NC/ND est fabriqué par APOCOPA. Il a été acheté d'occasion en kit en 2006. Je l'ai associé à une remorque messagerie également fabriquée par APOCOPA.
Jusqu'en octobre 2012, l'autorail était commandé par radio mais n'était pas équipé en DCC.
L'alimentation et la sonorisation étaient plaçées dans la remorque messagerie attelée à l'autorail.
La remorque contenait les éléments suivants:
- une alimentation 15 Volts (constituée par 2 batteries Li-On en série)
- un récepteur radio 41 MHz qui pilotait un variateur de vitesse qui fournissait un signal PWM au moteur de l'autorail
- un dispositif de sonorisation constitué par un baladeur mp3 commandé par un servomoteur associé au récepteur radio. Le baladeur mp3 transmet le signal audio à un amplficateur qui alimente un haut-parleur.
- 3 interrupteurs pour l'éclairage (phares et intérieur), la traction (récepteur 41 MHz et variateur de vitesse) et la sonorisation.

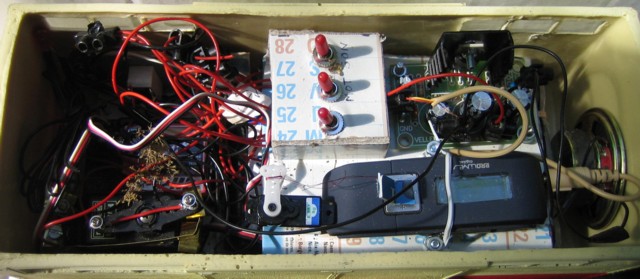

La photo ci-dessous montre les équipements embarqués dans la remorque messagerie.

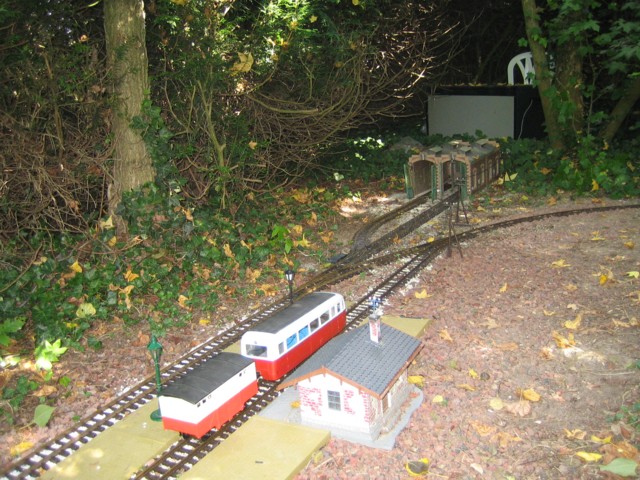

Les deux photos ci-dessous montrent l'autorail à l'arrêt en gare.
Voici une petite vidéo qui montre l'autorail en circulation sur le réseau de jardin.
Pour télécharger la vidéo, cliquez ici.
En octobre 2012, l'autorail a été équipé en DCC transmis par radio.
Le décodeur DCC (ESU Loksound XL V4) et le haut-parleur sont installés sous le chassis de l'autorail.

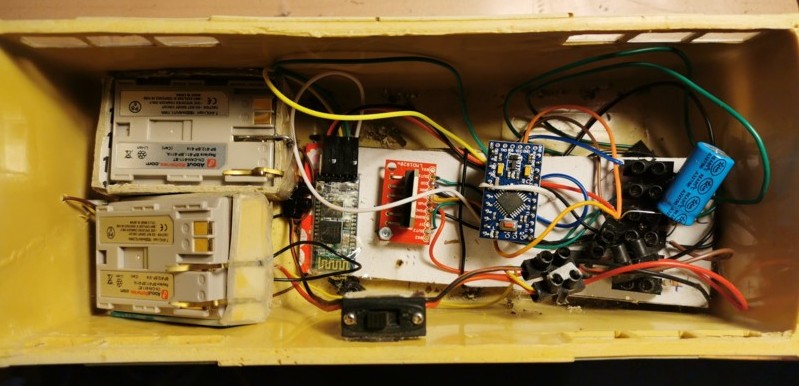

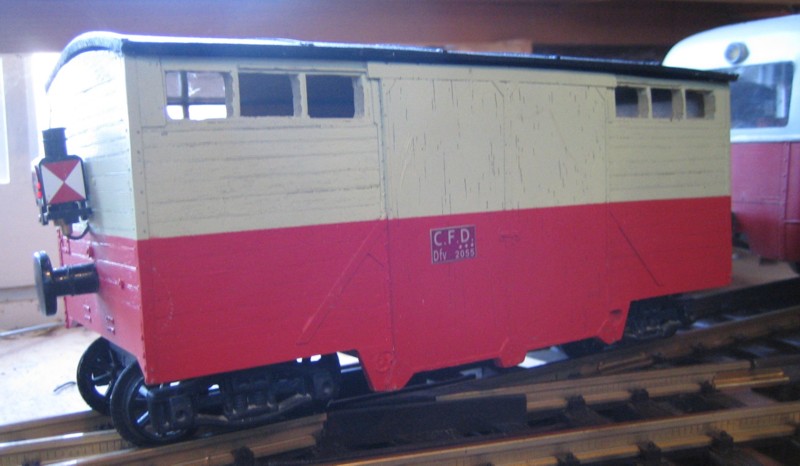

Le matériel de réception DCC radio et les batteries sont installées dans la remorque messagerie comme on peut le voir sur les photos ci-dessous.
La vidéo ci-dessous réalisée en juillet 2013 montre l'autorail équipé en DCC transmis par radio en circulation sur le réseau.
Pour télécharger la vidéo, cliquez ici.
