    • Maquette de lévitation électromagnétique

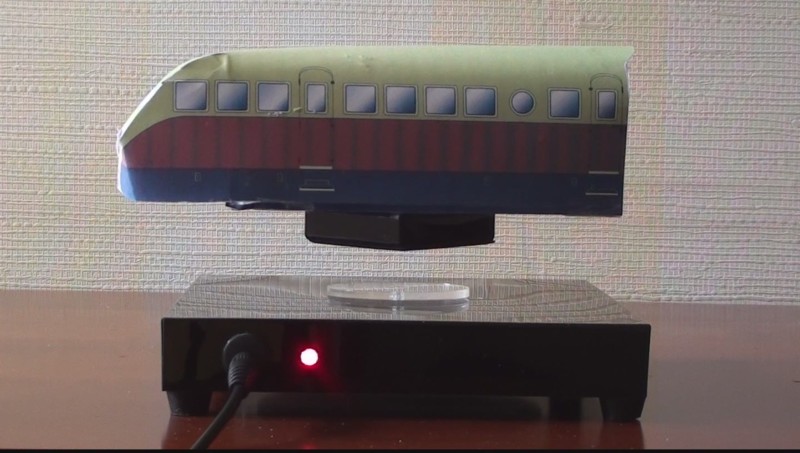

    Cette maquette achetée en mai 2015 chez Aliexpress.com . illustre le principe de la lévitation électro-magnétique.



    Elle est constituée par une base de dimensions 15 x 15 x 2,5 cm
    La base comprend les éléments suivants
    - plusieurs électro-aimants utilisés pour modifier l'intensité du champ magnétique
    - un capteur à effet Hall qui permet de mesurer le champ magnétique
    - un micro-processeur qui effectue les calculs de stabilité

    La plateforme qui lévite au dessus de la base est un aimant rectangulaire de dimensions 48 x 48 x12 mm
    Cette plateforme peut supporter une charge de 200 grammes.

    Le système fonctionne en modifiant continuellement le courant envoyé aux électro-aimants pour modifier l'intensité du champ magnétique et permettre une lévitation stable.

    La hauteur de lévitation (écart entre la plateforme et la base) est de 10 à 12 mm.

    Voici une vidéo qui montre la maquette en action.
