Commande des aiguilles en DCC.

Cette rubrique aborde la commande en DCC des aiguilles commandées par des moteurs lents de type TORTOISE, FULGUREX, LEMACO ou autre.
Les décodeurs DCC d'accessoires sont en général prévus pour la commande de solénoides.
Il n'y a que quelques modèles prévus pour la commande des moteurs lents.
D'autre part, il faut noter que les aiguilles à moteurs lents peuvent aussi être commandés en DCC par des décodeurs de locomotives. Avec un seul décodeur, on peut commander 4 aiguilles.
Il est aussi possible de commander les aiguilles par des servo-moteurs.C'est une alternative aux moteurs lents.

1. Aiguilles avec moteurs lents commandés par des décodeurs d'accessoires.

J'ai testé deux décodeurs d'accessoires qui peuvent commander les moteurs lents des aiguilles:

- le décodeur LS 100 de LENZ
Le décodeurs LENZ LS100 est prévu pour la commnande de 4 aigulles avec solénoides. Pour l'utiliser avec des moteurs lents, il faut ajouter un module LA010 pour chaque moteur, ce qui complique le cablage et augmente le prix.
Le LS 100 peut être connecté au bus RS de rétrosignalisation pour remonter les informations de position des aiguilles vers la centrale.

- le décodeur Ref: 80108008 de CDF
Ce décodeur permet la commande 4 aiguillages par moteur lent dans le cadre d'un réseau à commande digitale utilisant le protocole DCC. Ce décodeur délivre une tension continue et assure l'inversion de polarité selon le sens du mouvement désiré. La tension est maintenue en permanence, les moteurs lents étant munis de contacts qui assurent la coupure du courant en fin de course.
Il faut noter que le décodeur possède un connecteur qui permet de garder la main sur les commandes d'aiguilles via un TCO

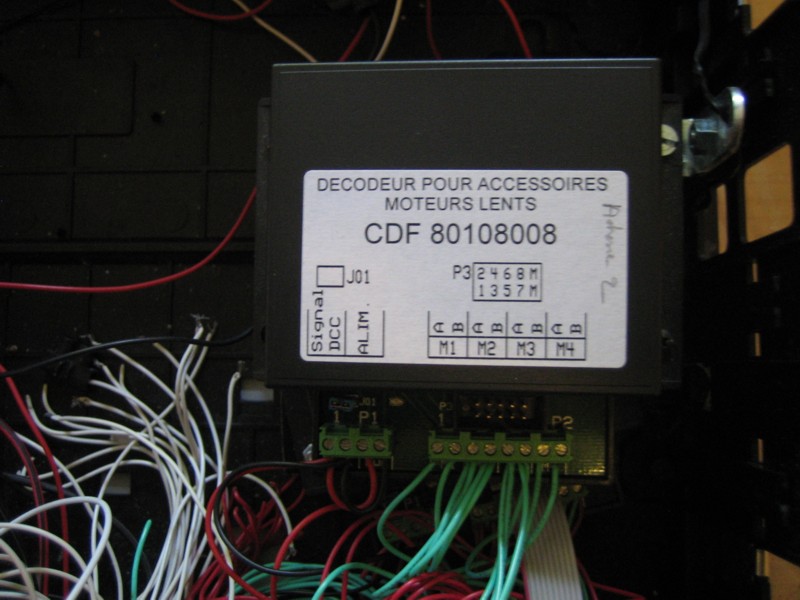

La photo ci-dessous montre deux décodeurs installés dans le boitier de commande du réseau du Cercle Atlantique du Zéro.


Et la photo ci-dessous montre le TCO qui est connecté aux décodeurs pour assurer la commande manuelle.


Les avantages et inconvénients de ce système de commande sont les suivants.
Avantages
- conformité à la norme DCC
- compatibilté avec tous les logiciels de commande de trains
Inconvénients
- la commande des aiguilles avec une manette LENZ nécessite une procédure différente de la commande d'une locomotive qu'il faut retenir, même si ce n'est pas très compliqué
- le TCO, les manettes et l'ordinateur peuvent commander en même temps les aiguilles d'où un risque de confusion

2. Aiguilles avec moteurs lents commandés par des décodeurs de locomotives.

Il est aussi possible de commander les aiguilles par des décodeurs de locomotives. La sortie moteur du décodeur peut commander directement les moteurs Tortoise ou Fulgurex (j'ai essayé, celà marche très bien).

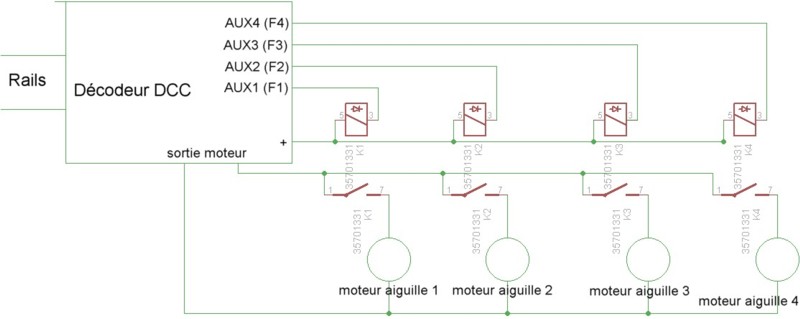

Un seul décodeur peut être utilisé pour la commande de 4 aiguilles en utilisant des relais commandés par les sorties auxillaires du décodeur (sorties de fonctions) comme représenté sur la figure ci-dessous:


Les sorties du décodeur sont utilisées de la façon suivante:
- la sortie AUX1 (fonction F1) commande le moteur de l'aiguille 1
- la sortie AUX2 (fonction F2) commande le moteur de l'aiguille 2
- la sortie AUX3 (fonction F3) commande le moteur de l'aiguille 3
- la sortie AUX4 (fonction F3) commande le moteur de l'aiguille 4

Il faut réserver une partie des adresses pour la cmmande des aiguilles (par exemple, les adresses 1 à 9)

Si le réseau dispose déjà d'un TCO analogique qui commande les aiguilles, il est possible de le conserver et d'ajouter une carte entre le TCO et les moteurs d'aiguilles. Cette carte comporte des décodeurs de locomotives et des relais.

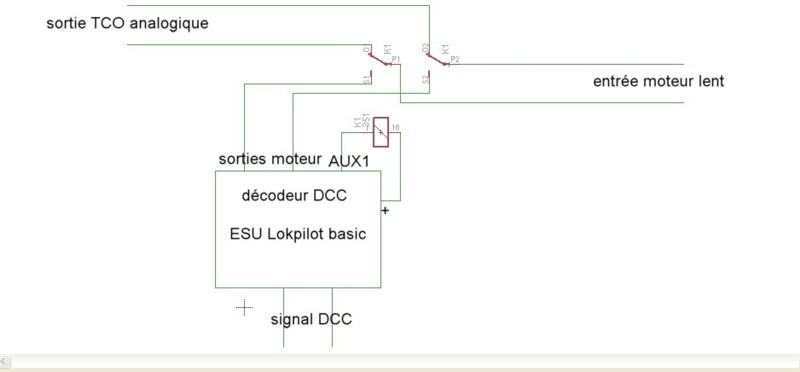

Il faut un décodeur et un relais 2RT pour chaque moteur lent, comme représenté sur la figure ci-dessous.


On utilise la fonction F1 pour commander un relais qui commute le moteur d'aiguille soit sur le TCO soit sur le décodeur DCC. Il faut un décodeur par aiguille mais le prix n'est pas très élevé. On peut trouver des décodeurs Lokpilot de ESU à 17 €.

Les avantages et inconvénients de ce système de commande des aiguilles sont les suivants:
Avantages:
- simplicité de commande avec les manettes LENZ
- sécurité: lorsqu'une manette a pris le controle d'une aiguille, on ne peut plus la commander avec le TCO
Inconvénients
- le coût
- incompatibilité avec certains logiciels de commande de trains comme RRTC

3. Aiguilles commandées par des servo-moteurs

Il est aussi possible de commander les aiguilles par des servo-moteurs à très faible coût en utilisant par exemple le module Switch pilot de ESU qui peut commander 4 servos.

Le seul inconvénient de cette solution est qu'il n'est pas possible de commuter en même temps l'alimentation du coeur des aiguilles, ce qui peut être rédhibitoire pour certains réseaux.
