Commande d'un réseau en DCC avec un module ARDUINO
Animation d'une scierie
L'objectif est d'animer une scierie réalisée à l'échelle 1/43,5 ème par Maurice Pasquier membre du Cercle Atlantique du Zéro.
Voici deux photos de la scierie.
La scierie est équipée d'un chariot mobile qui déplace un tronc d'arbre devant la scie. Le chariot est commandé par un moteur qui entraine après réduction une tige filetée sur laquelle le chariot est fixé. A chaque extrémité, il y a un contact de fin de course qui est fermé par le chariot.
Il s'agit de réaliser un va et vient automatique du chariot devant la scie avec une sonorisation qui imite le bruit de la scie qui découpe le tronc d'arbre.
Le montage réalisé utilise les composants suivants:
- un décodeur sonore DCC DIGITRAX SDH 164D qui pilote le moteur et génère les sons de la scierie
- un module ARDUINO UNO qui génère le signal DCC et traite les signaux de rétrosignalisation issus des contacts de fin de course.
- un booster DCC à base d'un circuit LMD 18200
- une alimentation qui fournit une tension continue de 16 Volts

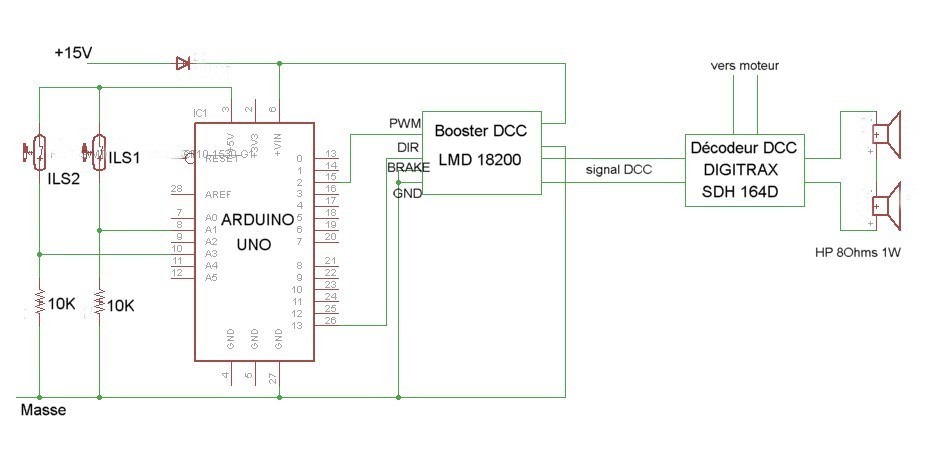

Le schéma du montage est donné sur la figure ci-dessous.
Les sons ont été téléchargés dans le décodeur DCC
Il y a trois séquences sonores (fichiers 01.wav, 02.wav et 03.wav) qui génèrent le son de la scie commandé par la fonction F2 et une séquence (son d'un marteau) commandé par la fonction F5
Il est possible de piloter la scierie en manuel avec un régulateur DCC.
L'ARDUINO UNO permet d'automatiser le fonctionnement en générant la suite de commandes DCC qui réalise le va et vient avec arrêt du moteur par les contacts de fin de course.
Le signal DCC est généré par l'ARDUINO sur la sortie 13 qui est connectée à l'entrée DIR du circuit LMD 18200
Le signal DCC amplifié est disponible sur les sorties OUT1 et OUT2 du circuit LMD 18200.

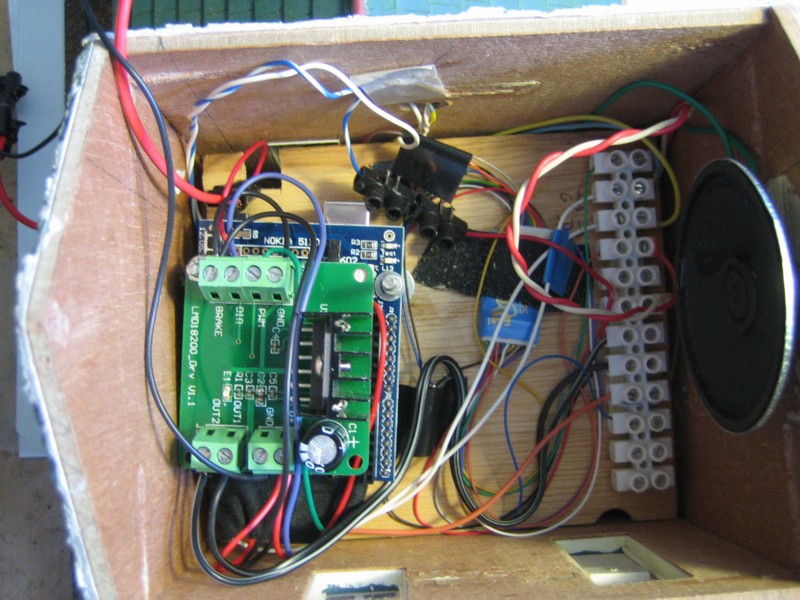

La figure ci-dessous montre l'implantation des composants dans la scierie.
Et voici une petite vidéo qui montre la scierie en action.
Vous pouvez télécharger le projet DIGITRAX avec les sons à télécharger dans le décodeur DCC ainsi que le programme ARDUINO UNO en cliquant ici.
