Premiers tests en Bluetooth d'un décodeur HORNBY HM7000
J'ai reçu début novembre 2023 un décodeur HORNBY7000-8TX commandé chez LR Presse au prix de 70,90 €.
Cette version du décodeur est fournie avec 9 fils comme on peut le voir sur la photo ci-dessous.
Un haut parleur est également fourni.
J'ai voulu tester ce décodeur en Bluetooth et je l'ai installé dans une vieille loco vapeur Rivarossi 030T dont le moteur est un peu fatigué.

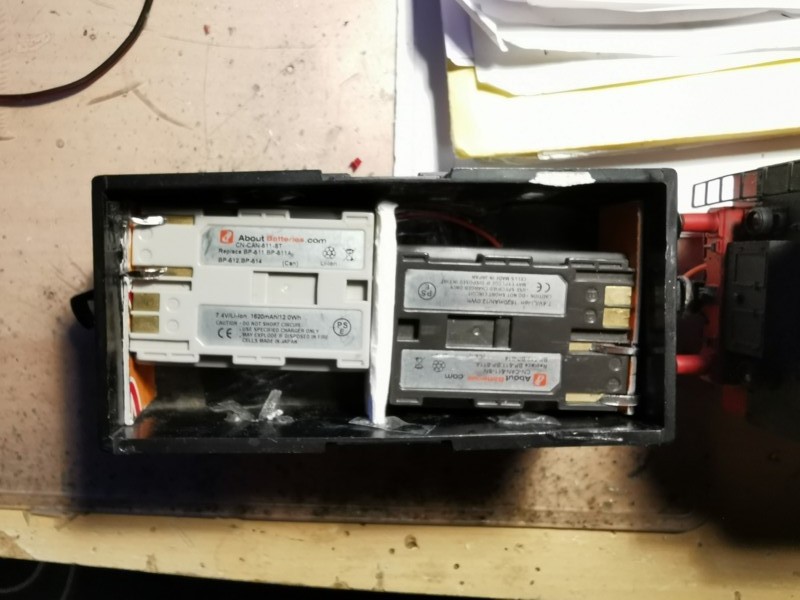

Le décodeur est alimenté par deux batteries Li-Ion de 8 V connectées en série de façon à disposer d'une tension de 16V. Ces batteries ont été installées dans un petit wagon tracté par la loco:
La loco que j'ai achetée d'occasion sur eBay possède un fumigène qui fonctionne avec une tension de 12V et consomme 200 mA. Il n'est donc pas possible de le connecter directement sur une sortie AUX du décodeur. J'ai utilisé un petit relais 12V dont la bobine est reliée aux sorties AUX1 et 12V du décodeur.

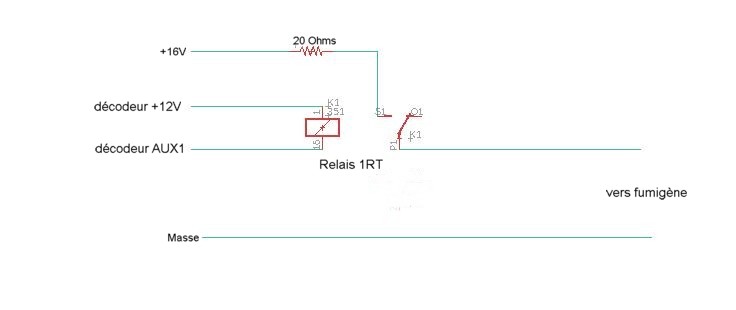

Le schéma du dispositif est donné sur la figure ci-dessous:
Le fumigène est directement connecté aux batteries 16V avec une résistance de 20 Ohms en série pour abaisser la tension aux bornes du fumigène à environ 12V.
Les connexions réalisées avec les fils du décodeur HM7000 sont les suivantes:
- fils rouge et noir reliés aux batteries 16 V (rouge+ et noir-) par l'intermédiaire d'un interrupteur
- fils orange et gris reliés au moteur
- fils blanc et bleu reliés à l'ampoule 12V de l'éclairage AV
- fils jaune et bleu reliés à l'ampoule 12V de l'éclairage AR
- fils vert et bleu reliés à la bobine du relais qui commande le fumigène
- fils vers le haut-parleur

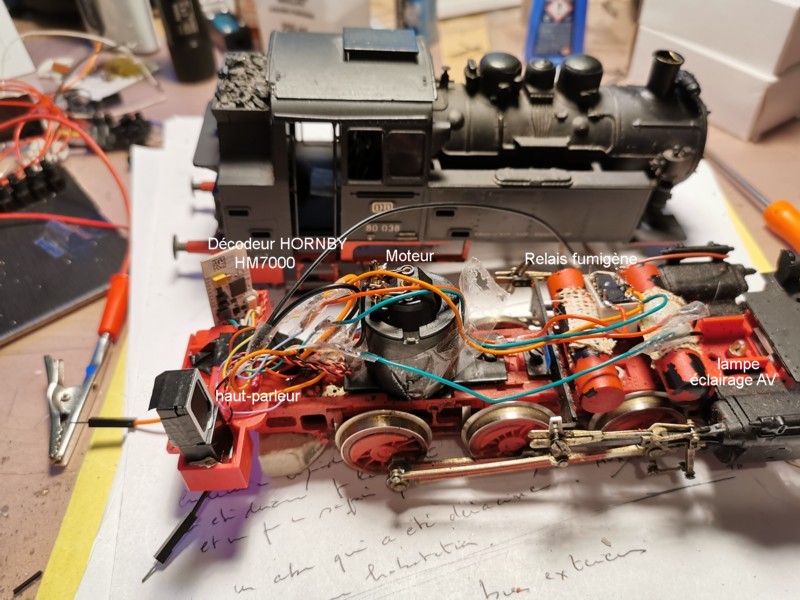

La photo ci-dessous montre la position des composants dans la loco.

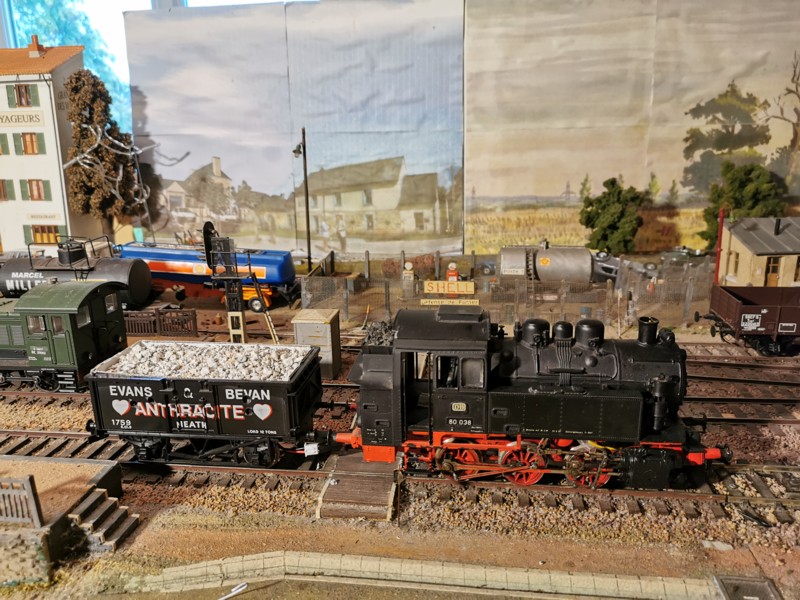

Et voici la loco équipée avec le wagon qui embarque les batteries.
J'ai téléchargé sur le smartphone l'application HORNBY HM-DCC et j'ai utilisé le profil par défaut pour une loco vapeur.
Vous pouvez voir sur la video ci-dessous les résultats obtenus.
